■概要
・上操作型ジンバル式ミラーホルダは、ジンバル機構により、光学素子の中心位置を維持したまま、あおり角度調整（βθ調整）のできる２軸調整ホルダです。
・ジンバル機構により、ミラー素子の反射面の中心は、ホルダのβθ角度の回転中心 と常に一致します。

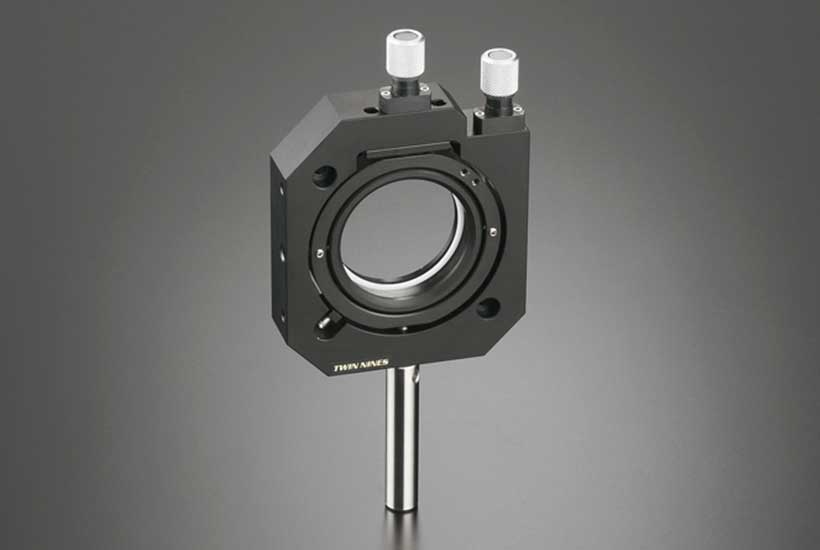

（前記 反射面は、写真で手前側です）
・あおり角度調整のツマミが製品の上方にあるため、周囲に光学素子やデバイスが近接する場合や、光路の中に手を入れて調整することが困難な場合に、好適に使用できます。
・微動方式（微動調整のツマミ）は、ネジ（P=0.25mm）です。
・素子は、付属のネジリング・デルリンリングで固定します。
・ホルダには、φ12mm L＝60mmのポールを標準装備しています。
・ポールの長さは、L＝20～120mmで変更することが可能です。当社標準仕様であれば、価格の変更はありません。
・標準ポールタイプのほか、入射角度0°及び45°の据付型（光軸高50mm以上）も対応しております。
・本体側面と底面にタップ穴があります（2×M6 中央、2×2-M4 ピッチ50）。これらを利用して、装置などに直接固定して組み込み使用することも可能です（内 1×M6はポールに取り付け）。

■使い方
・素子は、付属のネジリング・デルリンリングで固定します。
　写真中、奥側から光学素子を格納し、デルリンリングを入れてから、ネジリングをネジ締めして、光学素子を固定します。
・あおり角度（βθ角度）の調整は、キネマティック機構により調整します。
　・β軸の調整ツマミ：左（写真中）
　・θ軸の調整ツマミ：右（写真中）
・β軸の調整ツマミを右に回すと、β角度は右回りに回転します。
（βはY軸を中心とする回転。”右回り”は、写真で、Y軸を右から左への方向に見るときの方向。）
・θ軸の調整ツマミを右に回すと、（上から見る視野で）円形素子は左回りに回転します。
